Вид спереди
- A: Упор для бумаги
- Выдвигается для загрузки бумаги в задний лоток.
- B: Крышка заднего лотка
- Откройте устройство для загрузки бумаги в задний лоток.
- C: Направляющие бумаги
- Совместите с обеими сторонами стопки бумаги.
- D: Крышка отверстия для подачи
-
Защищает отверстие для подачи от попадания посторонних предметов.
Откройте ее, чтобы сдвинуть направляющие бумаги, и закройте до начала печати.
- E: Задний лоток
-
Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
- F: Кассета
-
Загрузите обычную бумагу формата A4, B5, A5 или Letter в кассету, и затем вставьте ее в принтер.
- G: Направляющие бумаги
- Совместите с правой/левой/передней сторонами стопки бумаги.
- H: Лоток приема бумаги
- Выводится бумага после печати. Выдвиньте его до начала печати.
- I: Дополнительный лоток приема бумаги
- Открывается для поддержки выходящей бумаги.
- J: Панель управления
-
Используется для изменения параметров принтера или управления им.

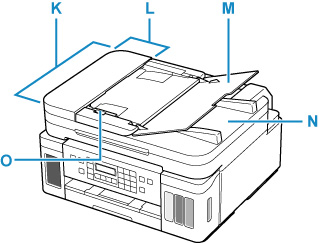

- K: УАПД (устройство автоматической подачи документов)
-
Загрузите документ сюда. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
- L: Крышка податчика документов
- Откройте, чтобы извлечь застрявшие документы.
- M: Лоток для документов
- Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
- N: Отверстие для выхода документов
- Сюда отсканированные документы выводятся из УАПД.
- O: Направляющая документа
- Настройте эту направляющую в соответствии с шириной документа, загруженного в УАПД.

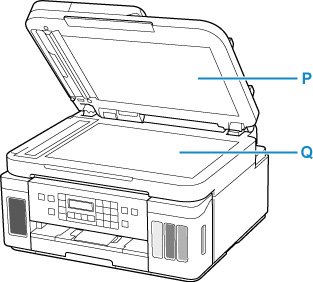

- P: Крышка сканера
- Откройте для загрузки оригинала на рабочую поверхность.
- Q: Рабочая поверхность
- Загрузите оригинал сюда.
